隨著當前大氣污染形勢日趨嚴峻，國家出臺了新的環保排放標準。《鋼鐵燒結、球團工業大氣污染物排放標準》( GB 28662-2012 2012-10-01實施)中規定鋼鐵行業，除燒結機頭排放標準為50mg/m3 （限值地區40 mg/m3）外，其它工業污染源排放標準為30 mg/m3,（限值地區20 mg/m3）。
由于標準對排放值要求的指標提高幅度較大，且國家環保部對鋼鐵行業的環境保護也不斷加大執法力度，因此鋼鐵企業的煙氣排放治理設備，都急需進行技術升級改造問題來實現煙氣達標排放。在鋼鐵企業排放出的粉塵當中，燒結機粉塵排放占到主要部分。所以在對鋼鐵企業排放粉塵進行控制的過程中，首要任務就是對燒結機除塵器進行控制，保證燒結機除塵器的高效率運行，進而減少粉塵排放量。
經過長期的實踐和不斷的總結各類靜電除塵技術的基礎上，江蘇一品環保技術人員積累了豐富的靜電除塵器提效減排改造技術方案，尤其是針對煉鋼行業的燒結機頭和水泥行業的除塵減排改造，擁有大量的實績案例。
據此，我們總結出以下幾條實踐經驗，供行業用戶參考和同行指正：
1、正確合理選型
選擇電除塵器的規格大小，布置方式（即選型）是保證除塵效率的關鍵，選型過大會增加投資，造成浪費；選型過小，使排放不能達標，滿足不了設計要求，后果會更加嚴重。根據眾多的實踐案例的總結和不斷分析改進學習，江蘇一品環保技術人員在充分考慮煙氣成分和粉塵的特性的基礎上，保證除塵效率達到設計要求同時，確定所用電除塵器規格大小，再根據現場的具體條件來確定電除塵器布置方式（特別是進、出口封頭的方式）。
2、選擇相適應的極板、極線形式
針對每臺電除塵器所需處理的煙氣條件，選擇一個較佳的極板及配置方式是電除塵器設計的關鍵，極板方式采用480C陽極板（SPCC材料）配新型BS管形芒刺線（SPCC材料）。
480C型陽極板是電除塵器較常用的極形式其主要優點：

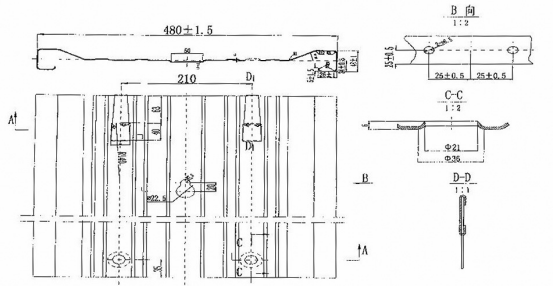

480C型陽極板
2.1板面壓有多管道溝槽，易于吸塵與清灰，有效收塵面積提高10％左右。
2.2極板兩旁的折邊成“[”型，不僅增加了極板的剛性，而且形成了一道防風溝，可以防止振打振落下來的粉塵的二次飛揚。
2.3采用日本牌號的SPCC板材，在高溫和振打作用下抗變形能力強，振打加速度傳遞性能好。
2.4具有良好的電性能，極板電流密度均勻。
2.5安裝時每塊極板相對獨立，對安裝精度的要求較低，相鄰?fù)ǖ篱g氣流可以相互貫通，氣流均勻性好。

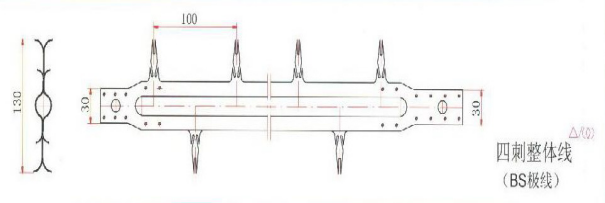

3、電暈線的選用
BS新型整體管狀芒刺線是一種系列芒刺線，它根據放電強度及電流密度分布的均勻性程度的差異具有不同的作用，在第一電場，由于含塵量較高，采用電暈電流大（i=1.325mA/m2）的極線，其芒刺附近電風強烈，所以可有效的防止第一電場的電暈封閉現象。其余二、三電場則采用電流密度均勻性程度極好的極線（σr＝0.245）。以防止高比電阻狀況下的反電暈或局部反電暈現象的發生，也不為因過大的電暈電流而使振打清灰更為困難。
電暈線的選用至關重要，針對不同特點，技術上對電暈線的關鍵要求有二個，一是牢固可靠，二是電氣性能好，本廠根據國外先進極線自行研制成功的BS整體新型管狀芒刺線，保證在運行中不斷線，而且它的電暈電流大，起暈電壓低，尤其重要的是它在陽極板上產生的電暈電流的分布十分均勻。陽極板上電流密度的均勻性程度可以用相對均方根差σr來評價。
σr愈小，電流密度分布愈均勻。在同極間距為400mm時，在相同的試驗條件下普通的RS線的σr＝0.516，星形線的σr＝0.473，而BS新型整體管狀芒刺線的平均σr＝0.245，可見BS新型整體管狀芒刺線的電流密度的均勻性不僅大大優于普通RS線，而且也明顯地優于以電流密度均勻著稱的星形線，這對提高陽極板的有效利用率和防止反電暈的產生效果十分明顯，由于它主要靠芒刺尖端放電，電風強烈，所以即使在高粉塵濃度條件下，也不會產生電暈封閉。BS整體管狀新型芒刺線在眾多的電除塵器的實際運行中起到了十分重要的作用。
4、合理設計振打系統，提高清灰效果，保證電除塵器持續高效運行
按標準設計的陽極振打加速度amin＝180g，而陰極振打加速度amin僅為80g左右。經現場試驗，當amin達到150g時即能有效地清除芒刺尖端的小球。
我們采用繞臂錘機械振打系統，來有效地達到所要求的振打加速度，且振打加速度分布的均勻性程度σr<0.45，以合理的振打力來達到有效的清灰和產生最小的二次揚塵。
5、采用獨特設計的進口氣流分布板
氣流分布的均勻程度，直接關系到除塵效率，特別是在高粉塵濃度、高比電阻及高除塵效率的要求下，氣流分布的均勻性程度顯得尤為重要，為了使流入電場的含塵氣體均勻經過電場，在電場入口前裝有進口氣流分布板，一般廠家采用的大多為純阻流型氣流分布板，這種氣流分布板在調整時，需通過開孔或補孔，調整困難，且流體阻力較大，磨損嚴重，氣流分布均勻性往往達不到設計要求，本公司在該項目中采用阻流加導流型的氣流分布板，由于開孔直徑由原來的Φ35增加到Φ85，大大減少了流體阻力，流體通過導流板懸掛位置即可達到目的，不需要開孔、補孔。經過調整，其氣流分布均勻性均能到美國RMS標準中的良好水平，在該項目中，我們可以保證其氣流分布均勻性程度經現場調整后達到良好水平。

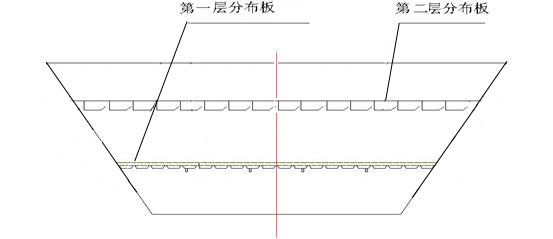

進口氣流均布孔板

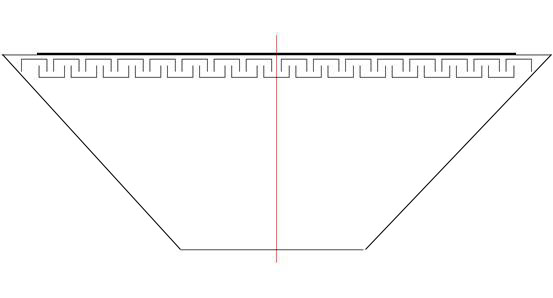

出口迷宮槽板
6、防止電暈封閉的其他技術措施
在進口氣流分布上設置導流板，這不僅是氣流分布均勻性的要求，而且利用機械除塵器的原理。對入口高含塵量煙氣進行粗顆粒除塵。
7、解決振打系統的故障和磨損

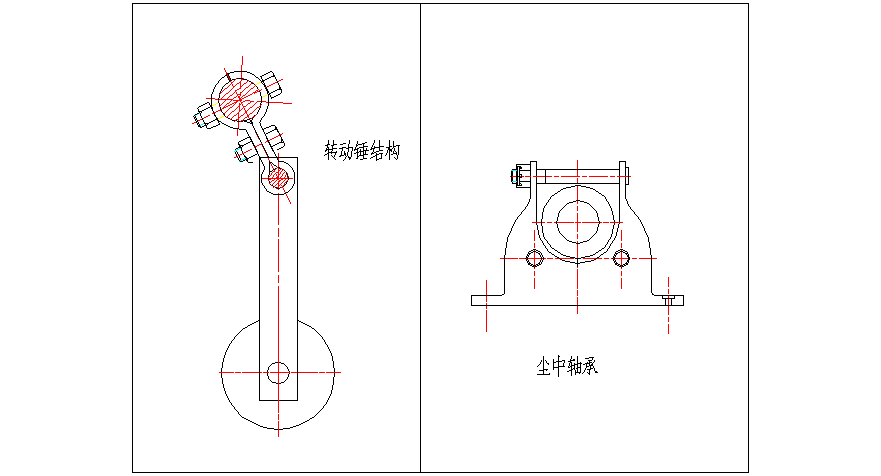

選擇合理的振打系統，其前提首先應能保證清灰效果，同時也不能忽視其運行的可靠性，我公司選用機械振打系統，同時對易產生問題的部件進行徹底改進：（1）將原標準的8字形抱臂改為整體精密鑄造結構，消除由于長期運行抱臂張開而產生掉錘；該結構雖然制造成本高出原結構一倍，但可靠性很好。（2）采用轉動錘頭結構，使每次振打的打擊點都不在錘頭的同一點，延長錘頭的使用壽命，經實驗室模擬試驗，該種錘頭經打擊1305700次后，尚可繼續使用。1305700次，這意味著錘頭在電除塵器的正常運行時連續使用25年的打擊次數；(3)將雙曲面形塵中軸承改為使用帶耐磨套的托滾式塵中軸承及中心塵中軸承；（4）振打軸系采用剛性連接和撓性連接相結合，保證在運行過程中不產生過大的熱變形。

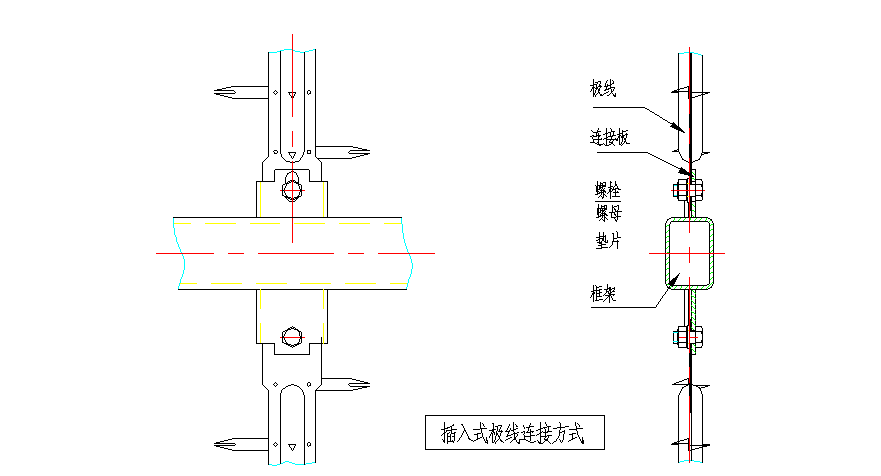

8、保證陰極線不斷線、不掉線
BS新型整體管狀芒刺線是一種改進型的系列管型芒刺線，它的支撐主體是Φ20圓管，其強度大、剛性好，運行中保證不斷線。原連接結構，如果安裝疏忽，掉線現象時有發生，造成電場短路。通過不斷的試驗，改進了極線與框架之間的連接方式，采用承插式結構，就是掉了螺栓也不會掉線，自九六年正式使用以來，從無掉線、斷線現象出現，大大提高了正常投運率。
9、灰斗
電除塵器在使用過程中，灰斗堵灰是常見故障，經多年探索，針對性地采取了下列措施，從而保證灰斗暢通，排灰系統正常運行。
A、 灰斗夾角不小于70°, 相鄰壁交角的內側做成圓弧形，圓角半徑200mm，消滅“死角”。灰斗壁采用振打器，每只灰斗裝一個可用大錘敲打的在水平方向伸出灰斗加固筋外緣300mm的垂直打擊面，其安裝位置在灰斗捅灰也相鄰的側壁上。

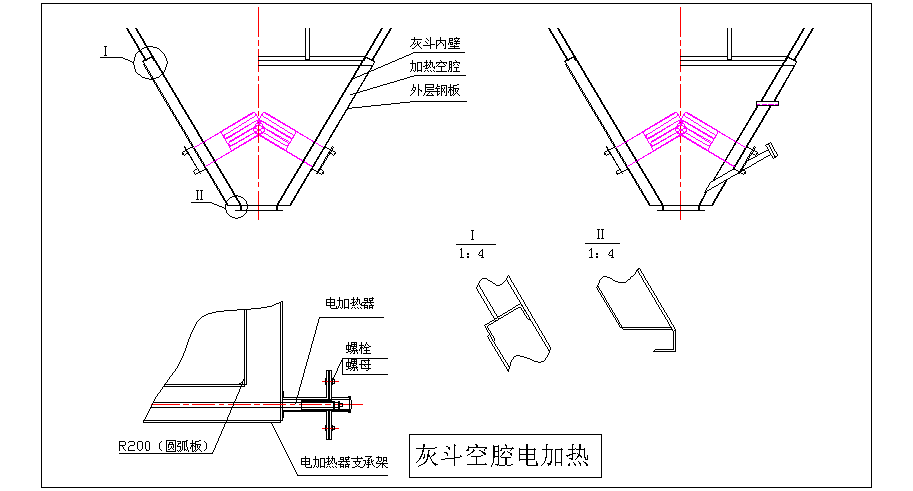

B、 灰斗下部設置電加熱，灰斗外部良好保溫，保證灰斗內溫度穩定地高于露點。
C、 每只灰斗設置高灰位限制性料位，當輸灰系統出故障時，灰斗處于設計灰位時，即出現報警，低料位時自動關斷卸灰裝置，以達到良好的塵封鎖氣功能。灰斗有密封性能良好的捅灰孔和人孔門各一個，便于檢查和在灰斗堵塞時操作。
采取上述措施后，基本杜絕了產生堵灰現象。
10、人孔門
電除塵器的密封性也是保證除塵效率和使用壽命的關鍵，漏風將造成電場逐步腐蝕和工況條件的改變，因此，必須確保漏風率小于3％。為檢修和維護電場，在每個電場前、后都裝有人孔門，在每個灰斗上方也裝有人孔門。這些人孔門都使用雙層人孔門，安裝雙層人孔門的作用有二點：一是為了保證密封性能：二是為了保證保溫性能。人孔門的密封材料采用專利產品—玻纖膠繩，其密封性能和使用壽命絕非其它廠家所使用的油浸石棉所能相比的。
11、絕緣子、瓷轉軸保護措施
一般工況起動低負運行時，此時進入電除塵器的煙氣溫度低、負壓低，煙塵容易吸附在瓷軸和絕緣子上，如除塵器開始升壓投運，則容易產生瓷套、瓷軸被高壓擊穿，我們采用給瓷套、瓷軸設置熱風吹掃裝置，使油霧與低溫進入不到瓷套、瓷軸所在空間，此外對絕緣子小室單獨加熱，并設置準確的溫控裝置，一方面保證了絕緣子室加熱穩定性和可靠性，另一方面，由于加熱范圍減少，有效地延長了電加熱器的壽命，減少電除塵器的耗電。同時，將陰極振打的傳動裝置設在頂部，取消了極易發生積灰而產生的漏電現象。

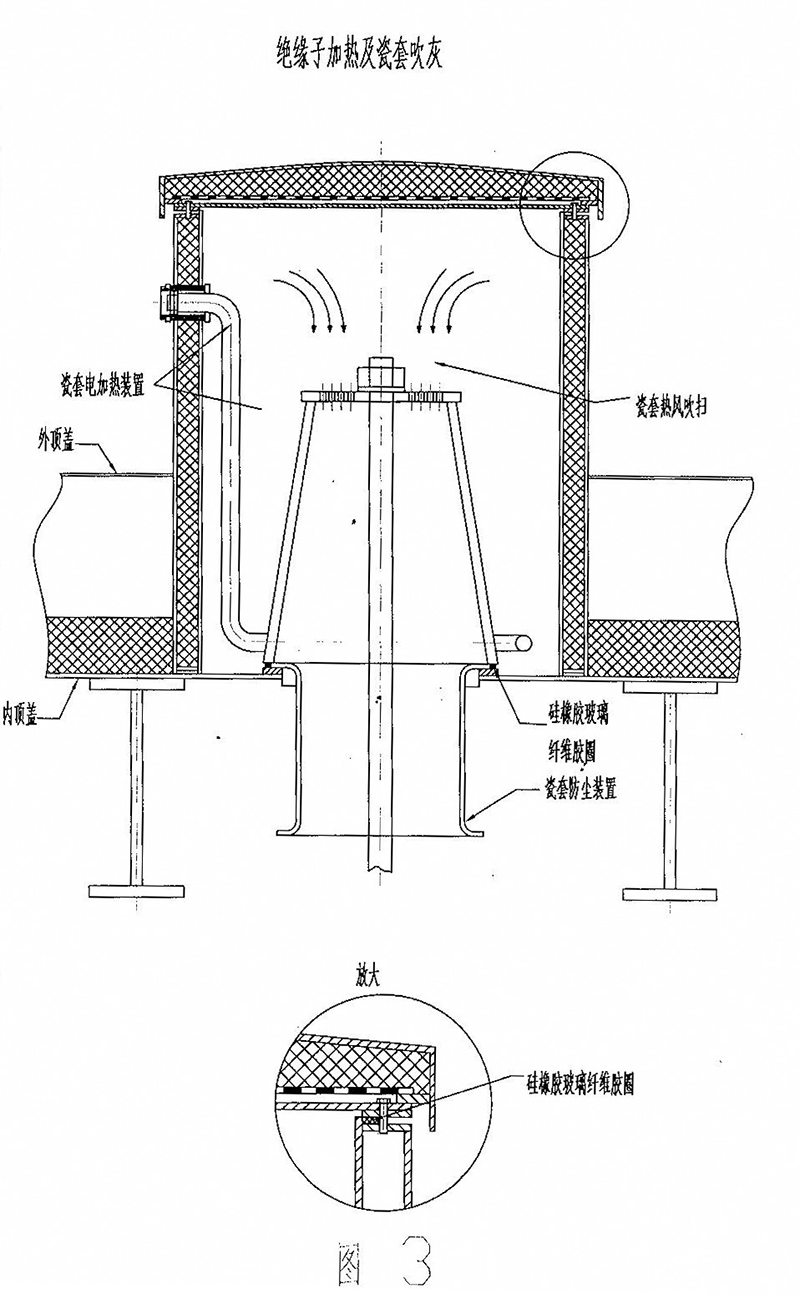

絕緣子加熱及瓷套吹灰
12、智能變頻高壓除塵電源
電除塵電源是電除塵裝置的核心部分，其性能直接影響除塵的效率。從上世紀80年代至今目前普遍采用的是輸入為兩相的可控硅移相控制電源（工頻），其轉換效率低于70%，耗費大量電能，在實際使用中又存在輸出紋波大、電場電壓低、對高比電阻等煙氣的除塵效果差。已達不到環保領域粉塵排放的新要求。
“智能除塵電源"系統技術，系江蘇一品聯合東南大學電力電子研究中心，組織多名電氣專業博士研究生，應用先進的電除塵技術設計理念，成功研制出了與國際先進電除塵技術同步水平的除塵電源，真正實現降低電除塵器能耗、提高電除塵器收塵效率，除塵效率明顯高于市場上現有的傳統工頻和高頻除塵電源。
智能變頻高壓除塵電源徹底改變了傳統電除塵控制器的控制方式，大幅提高智能化水平，并具有以下幾大技術優勢：
1、智能變頻高壓除塵電源通過采用強大的多達32位處理器并行處理架構，搭建核心硬件平臺，使產品的總體性能和軟件升級能力有了顯著提升。
2、SENIOR智能變頻除塵電源采用三相平衡供電方式，無功耗損比原有的工頻除塵電源減少25%-32%；由于采用純直流電源給IGBT供電模式，不僅可以輸出更高的電暈電壓，而且波形非常平穩，可以有效杜絕單相工頻電源由正弦波波峰、波谷帶來的影響。
3、先諾SENIOR智能變頻高壓除塵電源具有獨特的輸出電壓波紋系數低的特性，純直流供電時的輸出電壓紋波通常小于5%，遠低于工頻電源35%-45%的紋波百分比；其閃絡電壓高，運行電壓可達普通工頻電源的1.3倍，使電除塵器能夠保持在接近火花臨界點電壓運行；運行電流可達普通工頻電源的1.5倍，大幅提高電暈電壓，從而增加電場內粉塵的荷電效率和荷電機率，進一步提高除塵效率。
4、針不同煤種、不同工況產生的煙氣和粉塵的特性，及時啟用不同工作模式；
5、使電源控制系統輸出較優化的電源變頻頻率和較適合的電壓幅值和脈沖，達到較佳輸出電流；
6、在出現反電暈情況下，智能變頻電源通過自動改變工作頻率，在有效提高電場運行電壓的同時降低電場電流密度。提高粉塵有效驅進速度和加速極板上粉塵的放電，克服反電暈的不利影響，提高除塵效果。
先諾SENIOR智能變頻高壓除塵電源，通過改變頻率提供低電流密度、高電壓的電場特性，結合脈沖供電，抑制反電暈現象，除塵效率明顯高于市場上現有的傳統工頻和高頻除塵電源， 適用于對原設計為100mg/m3的除塵系統進行減排提效改造和新建除塵系統的電源應用。
同類產品技術性能對比
|
技術線路 |
智能高壓變頻脈沖型 |
高頻型 |
工頻型 |
|
控制模式 |
PWM脈寬調制 |
PFM定脈寬調頻 |
導通角控制 |
|
電流波形 |
|
|
|
|
供電方式 |
3相 |
3 相 |
單相 |
|
開關頻率 |
中（500Hz / 10KHz） |
高（20KHz - 50KHz） |
100Hz |
|
功率因數 |
～1 |
～1 |
～0.75 |
|
實現功率 |
100KV/2.4A |
72KV/1.6A |
/ |
|
處理器 |
多處理器 |
雙處理器 |
單/多處理器 |
|
火花反應時間 |
50us |
40us |
10ms |
|
節能方式 |
間隙供電 |
間隙供電 |
間隙供電 |
|
電能轉換效率 |
90%以上 |
90%以上 |
60%以上 |
|
降低除塵器出口排放 |
40%～70% |
30%～40% |
無 |
|
變壓器控制柜布置型式 |
分體式 |
一體式 |
分體式 |
|
可靠性及可維護性 |
可靠性好、便于維護 |
可靠性差、維護不便 |
可靠一般、便于維護 |
